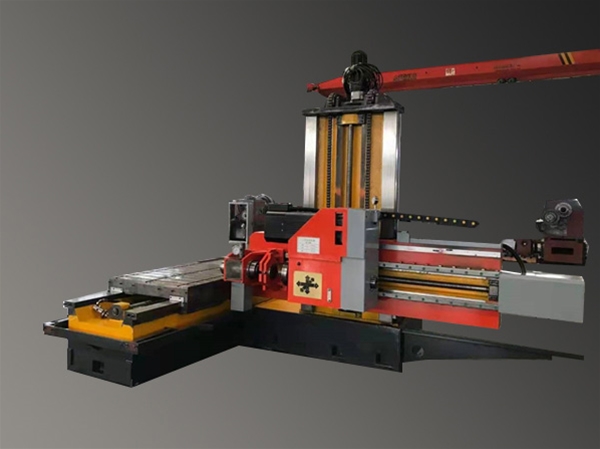

名称：三坐标数控深孔钻床
详细信息
三坐标数控深孔钻床：1、机床主要特点
(1) 采用枪钻（BTA）加工工艺，通过一次钻削即可达到一般需要钻、扩、铰工序才能保证的加工精度和表面粗糙度。
(2)床体、箱体等基础件采用优质铸铁铸造。
(3)机床具有三个伺服轴，可用来加工具有坐标孔分布的工件。
X轴驱动工件横向移动、Y轴驱动刀具升降移动、Z轴驱动刀具纵向移动。
(4)钻杆箱移动(Z轴)用导轨采用滚珠丝杠矩形导轨，刀具垂直方向移动(Y轴)用导轨都采用滚珠丝杠矩形导轨，工作台横向移动(X轴)用导轨都采用滚珠丝杠矩型导轨。
(5)配备专用冷却系统，为深孔钻削提供高压大流量高清洁的切削液。
自动排屑机：自动清除切屑，实现初步油屑分离。
过滤系统：网式、一级高压纸质过滤，提高切削液清洁度。
高压泵组：产生流量和压力可调的切削液，为刀具供油。
(6)刀具进给采用伺服电机驱动滚珠丝杠实现；刀具旋转采用伺服主轴电机驱动；刀具的进给和旋转均可实现无级调速。
(7)机床具有压力保护、冷却系统液位和温度保护、刀具保护、行程保护等功能。
(8) 采用数控控制方式，自动化程度高，可操作性强,工作效率高，精度高，安全可靠。
(9) 机床装配脚踏板，方便机床操作。
(10) 数控系统操纵站由连杆连接，安装在床身上；冷却系统压力和流量的调整及压力显示，均装配在数控系统操纵站附近。
(11) 排屑机放在机床前面。机床防护为半防护。
2.机床主要参数
|
技术规格 |
参数 |
备注 |
||||
|
工作范围 |
（枪钻外排屑）钻孔直径范围 |
Φ6～Φ30mm |
|
|||
|
（BTA内排屑）钻孔直径范围 |
Φ30～Φ60mm |
|
||||
|
钻孔最大深度 |
1000mm |
|
||||
|
机床性能 |
Z轴 |
进给速度范围 |
5～500mm/min |
无级 |
||
|
快速移动速度 |
3000mm/min |
|
||||
|
进给电机扭矩 |
23Nm |
|
||||
|
X轴 |
快速移动速度 |
3000mm/min |
|
|||
|
行程 |
1000mm |
|
||||
|
电机扭矩 |
18Nm |
|
||||
|
定位精度/重复定位精度 |
0.03mm/0.02mm |
|
||||
|
Y轴 |
快速移动速度 |
3000mm/min |
|
|||
|
行程 |
1000mm |
|
||||
|
电机扭矩 |
22Nm |
|
||||
|
定位精度/重复定位精度 |
0.03mm/0.02mm |
|
||||
|
钻杆箱 |
最高转速 |
1000r/min |
无级 |
|||
|
电机功率 |
22KW |
主轴伺服 |
||||
|
工作台 |
尺寸（Z向×X向） |
900 mm×1200mm |
|
|||
|
工作台承重 |
3吨 |
|
||||
|
其它 |
钻孔长径比 |
≤100 |
一般情况下 |
|||
|
机床总功率(约) |
50KW |
|
||||
|
占地面积(长×宽) |
5500mm×3200mm |
|
||||
|
机床总重量(约) |
17吨 |
|
||||
|
数控系统 |
北京KND |
|||||
|
冷却系统 |
最大压力 |
8MPa |
可调 |
|||
|
最大流量 |
200L/min |
可调 |
||||
|
过滤精度 |
40μm |
|||||
